오토캐드 MLEADER 문자 크기 조절 방법 (지시선 글씨 크기 변경)

오토캐드에서 MLEADER 명령어를 사용하면 화살표와 함께 문자 설명을 넣어 도면의 특정 부분을 쉽게 표시할 수 있습니다.

그런데 지시선을 작성하다 보면 화살표 크기는 적당한데 문자만 너무 크거나 작게 표시되는 경우가 있습니다.

이럴 때는 MLEADER를 다시 작성할 필요 없이 MLEADERSTYLE에서 Text Height(문자 높이)를 변경하거나, 특정 지시선만 수정하고 싶다면 객체의 특성에서 문자 높이를 조절하면 됩니다.

이번 글에서는 오토캐드 MLEADER 문자 크기 조절 방법부터 글씨 크기가 변경되지 않을 때 확인해야 하는 설정까지 자세히 알아보겠습니다.

MLEADER 문자 크기는 어디에서 설정할까?

오토캐드에서 MLEADER는 다중 지시선을 만드는 명령어입니다.

명령창에

MLEADER

를 입력한 후 도면에서 위치를 지정하면 화살표와 함께 설명 문자를 입력할 수 있습니다.

이때 표시되는 문자의 기본 크기는 다중 지시선 스타일(Multileader Style) 설정의 영향을 받습니다.

따라서 여러 MLEADER의 문자 크기를 동일하게 변경하고 싶다면 각각의 지시선을 수정하기보다 MLEADERSTYLE에서 기본 문자 크기를 설정하는 것이 편리합니다.

오토캐드 MLEADER 문자 크기 조절 방법

먼저 명령창에 다음과 같이 입력합니다.

MLEADERSTYLE

Enter를 누르면 다중 지시선 스타일 관리자(Multileader Style Manager)가 실행됩니다.

현재 사용하고 있는 MLEADER 스타일을 선택한 다음 수정(Modify)을 클릭합니다.

여러 개의 스타일이 등록되어 있다면 실제 지시선에서 사용하고 있는 스타일을 선택해야 합니다.

1. Content에서 문자 설정 확인하기

다중 지시선 스타일 수정 화면에는 크게 다음과 같은 설정 항목이 있습니다.

Leader Format

화살표와 지시선의 선 형식을 설정합니다.

Leader Structure

지시선의 구조와 랜딩 등을 설정합니다.

Content

지시선에 표시되는 문자나 블록 등의 내용을 설정합니다.

MLEADER의 글씨 크기를 변경하려면 Content(내용) 탭으로 이동합니다.

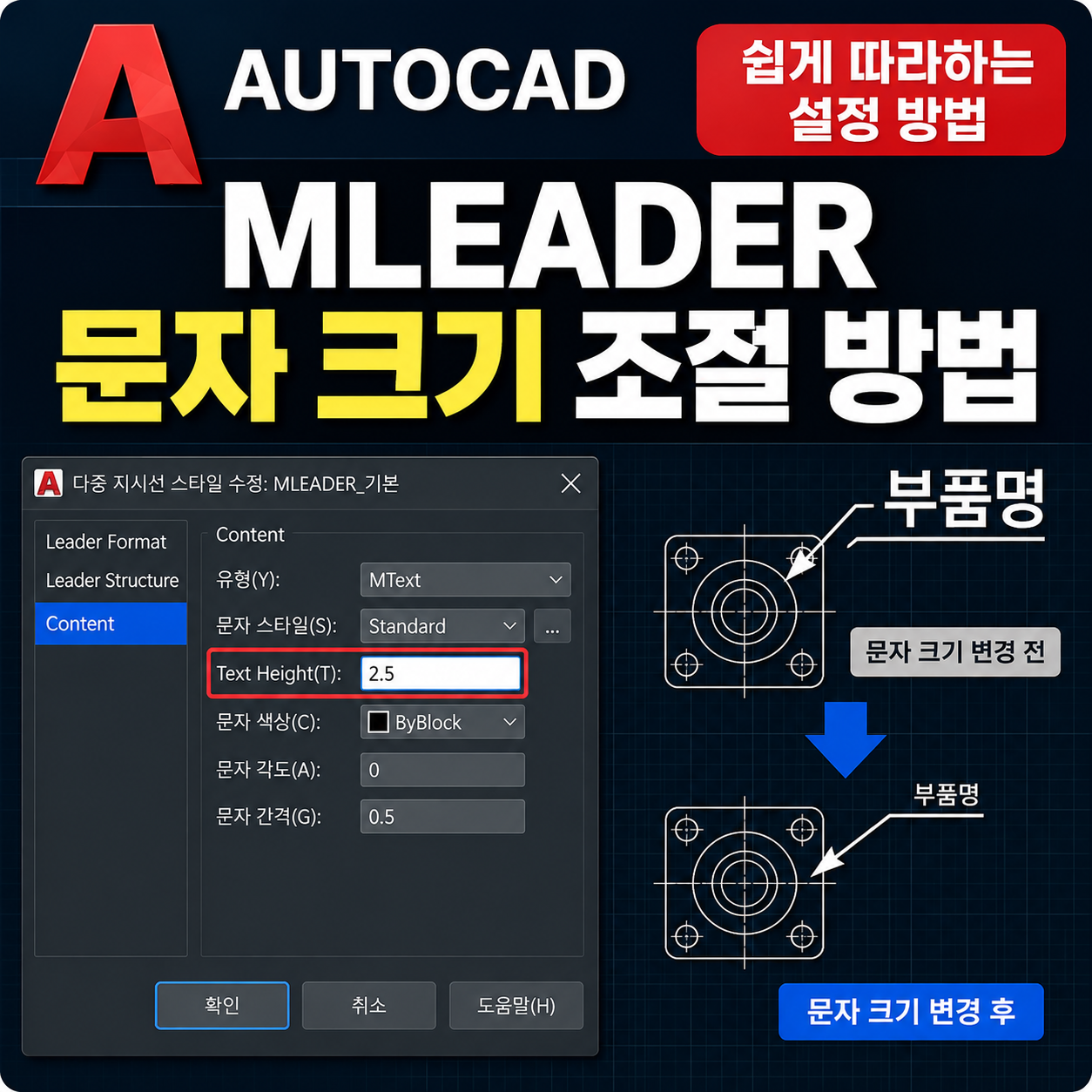

2. Text Height 문자 높이 변경하기

Content 탭에서 문자 관련 설정을 확인하면 Text Height(문자 높이) 항목을 찾을 수 있습니다.

여기에 입력되어 있는 값이 MLEADER 문자의 기본적인 높이를 결정합니다.

원리는 간단합니다.

Text Height 값 증가

→ MLEADER 글씨가 커짐

Text Height 값 감소

→ MLEADER 글씨가 작아짐

원하는 값으로 변경한 다음 확인을 눌러 설정을 저장합니다.

이후 MLEADER 명령어로 새로운 지시선을 만들어 문자 크기가 적절한지 확인합니다.

MLEADER 문자 크기는 얼마로 설정해야 할까?

MLEADER의 문자 높이를 변경할 때 많이 궁금해하는 것이 몇으로 설정해야 하는지입니다.

하지만 모든 도면에서 동일하게 사용할 수 있는 절대적인 숫자가 있는 것은 아닙니다.

적절한 문자 크기는 다음과 같은 조건에 따라 달라질 수 있습니다.

도면 단위
도면 축척
출력 축척
사용하는 문자 스타일
주석 축척 설정
회사 또는 프로젝트의 도면 작성 기준

예를 들어 같은 문자 높이를 사용하더라도 1:1 도면과 축척을 적용한 도면에서는 실제 출력 결과가 다르게 느껴질 수 있습니다.

따라서 화면상 크기만 확인하기보다는 최종 출력했을 때 읽기 편한 문자 크기를 기준으로 설정하는 것이 좋습니다.

기존 MLEADER 하나만 문자 크기 변경하기

MLEADERSTYLE을 변경하면 같은 스타일을 사용하는 지시선들에 영향을 줄 수 있습니다.

그런데 도면에서 특정 지시선 하나의 글씨만 크게 표시하고 싶은 경우도 있습니다.

이때는 해당 MLEADER 객체의 특성을 이용하면 편리합니다.

변경할 MLEADER를 선택합니다.

그다음

Ctrl + 1

을 눌러 특성(Properties) 창을 실행합니다.

특성에서 문자 높이와 관련된 항목을 찾아 원하는 값으로 변경합니다.

이 방법을 이용하면 스타일 전체를 수정하지 않고 선택한 MLEADER의 문자 크기만 개별적으로 조절할 수 있습니다.

정리하면 다음과 같습니다.

여러 MLEADER의 기본 문자 크기 변경

→ MLEADERSTYLE

특정 MLEADER 하나만 문자 크기 변경

→ MLEADER 선택 → Ctrl + 1 → 문자 높이 변경

실무에서는 두 방법의 차이를 알아두면 편리합니다.

MLEADERSTYLE을 수정했는데 문자 크기가 안 바뀐다면?

MLEADERSTYLE에서 Text Height 값을 변경했는데 기존 지시선의 문자 크기가 그대로인 경우가 있습니다.

이럴 때는 몇 가지 항목을 확인해봐야 합니다.

가장 먼저 현재 수정한 스타일과 실제 MLEADER에 적용되어 있는 스타일이 같은지 확인합니다.

예를 들어 도면에 다음과 같이 여러 스타일이 있을 수 있습니다.

MLEADER_기본

MLEADER_소형

MLEADER_강조

현재 MLEADER_기본의 Text Height를 수정했더라도 해당 지시선이 MLEADER_소형 스타일을 사용하고 있다면 원하는 결과가 나타나지 않습니다.

MLEADER를 선택한 다음 특성 창에서 실제 적용된 다중 지시선 스타일을 확인해보는 것이 좋습니다.

문자 스타일 때문에 크기가 변경되지 않을 수도 있다

Text Height를 수정했는데도 문자 크기가 원하는 대로 변경되지 않는다면 Text Style(문자 스타일)도 확인해볼 필요가 있습니다.

오토캐드의 문자 스타일은 다음 명령어로 관리할 수 있습니다.

STYLE

문자 스타일에 고정된 높이 값이 설정되어 있는 경우 MLEADER의 문자 높이 설정과 함께 확인해야 할 수 있습니다.

따라서 문자 크기 문제가 계속된다면 다음 순서로 확인해보는 것이 좋습니다.

① MLEADERSTYLE의 Text Height 확인

② 현재 사용 중인 Text Style 확인

③ STYLE 명령어에서 문자 스타일 설정 확인

④ 해당 MLEADER 객체의 개별 특성 확인

이 순서로 점검하면 원인을 찾기 쉽습니다.

MLEADER 문자 스타일 변경 방법

MLEADERSTYLE의 Content에서는 문자 크기뿐 아니라 Text Style도 선택할 수 있습니다.

회사에서 사용하는 전용 문자 스타일이 있다면 해당 스타일을 선택하면 됩니다.

예를 들어 도면 전체에서 동일한 글꼴과 문자 형태를 사용해야 한다면 먼저 STYLE 명령어에서 문자 스타일을 만들어두고 MLEADERSTYLE에서 해당 스타일을 지정하는 방식으로 관리할 수 있습니다.

이렇게 하면 지시선마다 글꼴이나 문자 형태가 달라지는 문제를 줄이고 도면 전체의 통일성을 유지하기 쉽습니다.

화살표 크기도 함께 확인하기

MLEADER 문자를 조절할 때는 화살표 크기와의 균형도 중요합니다.

예를 들어 문자 높이를 크게 만들었는데 화살표는 그대로 작다면 전체적인 지시선 모양이 어색해질 수 있습니다.

반대로 화살표가 지나치게 큰데 문자만 작다면 화살표만 강조되어 도면을 읽기 불편해질 수 있습니다.

화살표 크기는 MLEADERSTYLE의 Leader Format에서 설정할 수 있습니다.

화살표 크기와 관련된 Arrowhead Size 값을 확인합니다.

따라서 다음처럼 구분해서 설정하면 편리합니다.

글씨만 너무 크거나 작다

→ Text Height 조절

화살표만 너무 크거나 작다

→ Arrowhead Size 조절

글씨와 화살표가 모두 크거나 작다

→ MLEADERSTYLE과 축척 관련 설정을 함께 확인

문자와 지시선 사이 간격도 조절 가능

문자 크기는 적당하지만 지시선이 글씨에 너무 붙어 있어 답답하게 보이는 경우가 있습니다.

이런 경우에는 문자 크기를 변경하기보다는 문자와 지시선 사이의 간격(Text Gap) 관련 설정을 확인하는 것이 좋습니다.

간격을 너무 좁게 설정하면 선과 문자가 붙어 보이고, 너무 넓게 설정하면 지시선과 설명문 사이의 연결성이 떨어져 보일 수 있습니다.

문자 높이를 변경한 뒤에는 문자와 지시선 사이의 간격도 함께 확인하면 보다 깔끔한 지시선을 만들 수 있습니다.

MLEADER 문자가 너무 크게 나올 때

다른 사람이 작성한 DWG 파일을 열었거나 외부에서 받은 도면에서 MLEADER를 작성했는데 문자가 지나치게 크게 나오는 경우가 있습니다.

이때 Text Height만 무작정 낮추기보다는 다음 항목을 순서대로 확인해보는 것이 좋습니다.

현재 사용 중인 MLEADERSTYLE
Text Height
Text Style
문자 스타일의 높이 설정
MLEADER 객체의 개별 특성
주석 축척 관련 설정
현재 도면의 단위와 축척

특히 화살표는 정상인데 문자만 크다면 Text Height와 Text Style부터 확인하는 것이 좋습니다.

반대로 화살표와 문자 모두 지나치게 크다면 전체적인 스타일이나 축척 관련 설정을 함께 확인해야 합니다.

MLEADER 문자가 너무 작을 때

반대로 MLEADER 문자가 너무 작아서 도면을 확대해야만 보이는 경우도 해결 방법은 비슷합니다.

먼저

MLEADERSTYLE

을 실행합니다.

현재 스타일을 선택하고 수정으로 들어간 뒤 Content에서 Text Height 값을 확인합니다.

값이 지나치게 작다면 조금 높여 실제 도면에서 결과를 확인합니다.

다만 화면에서 잘 보이게 만들기 위해 무조건 크게 설정하기보다는 실제 출력 축척에서 적절한지를 확인하는 것이 중요합니다.

여러 지시선의 문자 크기를 한꺼번에 바꾸려면?

도면에 MLEADER가 수십 개 있다면 하나씩 선택해 문자 높이를 변경하는 것은 비효율적입니다.

이런 경우에는 같은 스타일을 사용하는 MLEADER들을 MLEADERSTYLE로 관리하는 것이 좋습니다.

예를 들어 모든 일반 지시선이 MLEADER_기본 스타일을 사용하고 있다면 해당 스타일의 Text Height를 조절해 일관된 문자 크기를 유지하는 방식입니다.

이렇게 스타일 중심으로 관리하면 나중에 도면 규격이 바뀌었을 때도 수정하기 편리합니다.

MLEADER 문자 위치 변경하는 방법

글씨 크기는 적당하지만 위치가 마음에 들지 않는다면 문자 크기를 변경할 필요는 없습니다.

MLEADER를 선택하면 여러 개의 그립(Grip)이 나타납니다.

문자 쪽의 그립을 선택한 뒤 원하는 위치로 이동하면 지시선과 문자의 위치를 조정할 수 있습니다.

화살표 끝의 위치 역시 그립을 이용해 변경할 수 있습니다.

따라서 단순히 글씨가 다른 객체와 겹쳐 보이는 경우에는 Text Height를 줄이기 전에 문자 위치를 먼저 이동해보는 것도 좋은 방법입니다.

MLEADER 문자 크기 조절 순서 정리

여러 지시선의 기본 문자 크기를 변경하는 방법을 다시 정리하면 다음과 같습니다.

① MLEADERSTYLE 입력

↓

② 사용 중인 다중 지시선 스타일 선택

↓

③ 수정(Modify) 클릭

↓

④ Content 탭 선택

↓

⑤ Text Height 변경

↓

⑥ 확인 후 설정 저장

↓

⑦ MLEADER로 테스트

이 방법을 이용하면 같은 스타일을 사용하는 지시선의 문자 크기를 체계적으로 관리할 수 있습니다.

특정 MLEADER 하나만 수정하려면 해당 객체를 선택하고 Ctrl + 1을 눌러 특성에서 문자 높이를 조절하면 됩니다.

MLEADER 관련 명령어 정리

지시선 문자를 설정할 때 알아두면 좋은 명령어를 정리하면 다음과 같습니다.

MLEADER

다중 지시선을 작성합니다.

MLEADERSTYLE

다중 지시선 스타일을 관리합니다. 문자 높이와 화살표 크기 등을 설정할 수 있습니다.

MLEADEREDIT

기존 다중 지시선을 편집할 때 사용합니다.

STYLE

문자 스타일을 만들거나 수정할 때 사용합니다.

PROPERTIES

선택한 객체의 특성을 확인하고 수정합니다.

특성 창은 Ctrl + 1 단축키로 빠르게 열 수 있습니다.

오토캐드 MLEADER 화살표 크기 조절 방법

마무리

오토캐드 MLEADER의 글씨가 너무 크거나 작다면 가장 먼저 MLEADERSTYLE의 Text Height 설정을 확인하면 됩니다.

기본적인 경로는 다음과 같습니다.

MLEADERSTYLE → 스타일 선택 → 수정 → Content → Text Height

여러 지시선의 문자 크기를 동일하게 관리해야 한다면 MLEADERSTYLE을 수정하고, 특정 지시선 하나만 다르게 표시하고 싶다면 객체를 선택한 후 Ctrl + 1을 눌러 개별 특성을 변경하면 됩니다.

또한 Text Height를 변경했는데도 원하는 크기로 표시되지 않는다면 Text Style, 객체의 개별 특성, 주석 축척 및 도면 축척도 함께 확인해보는 것이 좋습니다.

실무에서는 문자 크기만 맞추는 것보다 화살표 크기와 문자 크기, 문자와 지시선 사이의 간격을 균형 있게 설정하는 것이 중요합니다.

MLEADERSTYLE을 작업 환경에 맞게 한 번 설정해두면 이후 지시선을 작성할 때마다 동일한 형태가 적용되기 때문에 도면을 더욱 깔끔하고 일관성 있게 관리할 수 있습니다.
