오토캐드 자동 치수 삽입 명령어 및 사용 방법

오토캐드 프로그램을 사용하다 보면 치수 삽입을 해야 하는 작업이 있는데요. 이때 자동 치수 삽입을 이용하면 빠르고 정확하게 작업이 가능합니다. 오늘은 오토캐드 자동 치수 삽입 명령어 및 사용 방법을 정리해 보았습니다.

자동 치수 삽입 명령어 및 사용 방법

자동 치수 삽입 명령어 및 사용 방법

QDIM (Quick Dimension) 명령어

  1. 명령어 입력: 명령줄에 “QDIM” 또는 “Q”를 입력하고 Enter를 누릅니다.
  2. 객체 선택: 치수를 삽입할 객체를 선택하고 Enter를 누릅니다.
  3. 치수선 위치 지정: 치수선을 배치할 위치를 클릭합니다.

QDIM 명령어는 수평 및 수직 치수를 자동으로 생성합니다. 폴리라인 객체의 경우, 각 꼭지점 사이의 치수가 개별적으로 생성될 수 있습니다.

DIM (Dimension) 명령어

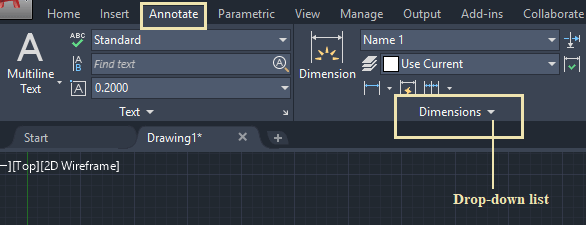

  1. 명령어 입력: 명령줄에 “DIM”을 입력하거나 리본 메뉴의 주석 패널에서 DIM 아이콘을 클릭합니다.
  2. 객체 위로 마우스 이동: 치수를 삽입할 객체 위로 마우스를 이동하면 AutoCAD가 자동으로 적절한 치수 유형을 인식합니다.
  3. 치수 배치: 원하는 위치를 클릭하여 치수를 배치합니다.

DIM 명령어는 객체 유형에 따라 선형, 반경, 지름 등 다양한 치수 유형을 자동으로 인식하고 적용합니다.

자동 치수 추가 정보

  • 치수 스타일을 미리 설정하여 일관된 치수 표현을 적용.
  • 치수 레이어를 별도로 만들어 관리하면 편리합니다.
  • 연속 치수(DIMCONTINUE)나 기준선 치수(DIMBASELINE) 명령어를 활용하면 여러 치수를 빠르게 삽입할 수 있습니다.

자동 치수 삽입 기능을 활용하면 작업 시간을 크게 단축할 수 있으며, 정확하고 일관된 치수 표기가 가능합니다. 자동 치수 삽입 명령어와 사용 방법이 궁금하셨다면 도움이 되셨길 바랍니다.
