오토캐드에서 해치는 도면의 특정 영역을 채우거나 패턴을 적용하는 데 사용되는 중요한 기능입니다. 해치를 효과적으로 사용하면 도면의 가독성을 높이고 시각적으로 더 풍부한 표현이 가능합니다. 오늘은 오토캐드 해치 사용 방법을 정리해 보았습니다.
오토캐드 해치 사용 방법
해치 명령 실행하기
- 명령줄에 ‘H’ 또는 ‘HATCH’를 입력합니다.
- 리본 메뉴의 ‘홈’ 탭에서 ‘그리기’ 패널의 ‘해치’ 버튼을 클릭합니다.
해치 패턴 선택하기

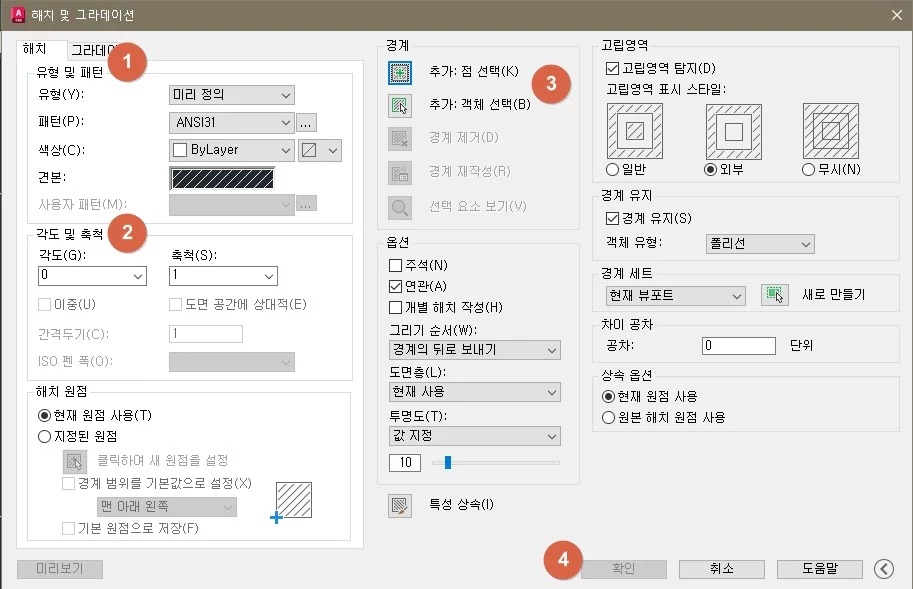

해치 명령을 실행하면 ‘해치 생성’ 컨텍스트 탭이 나타납니다. 여기서 다양한 해치 패턴을 선택할 수 있습니다.
- 패턴: ANSI, ISO, 기타 미리 정의된 패턴 등 다양한 옵션이 제공됩니다.
- 단색: 단일 색상으로 영역을 채웁니다.
- 그라데이션: 두 가지 이상의 색상으로 그라데이션 효과를 줍니다.
해치 영역 지정하기
해치를 적용할 영역을 선택하는 방법은 두 가지가 있습니다:
- 점 선택: 닫힌 영역 내부의 한 점을 클릭하여 해치 영역을 지정합니다.
- 객체 선택: 해치를 적용할 객체를 직접 선택합니다.
해치 속성 조정하기
선택한 패턴에 따라 다양한 속성을 조정할 수 있습니다:
- 각도: 해치 패턴의 회전 각도를 설정합니다.
- 축척: 패턴의 크기를 조절합니다.
- 간격: 패턴 요소 간의 간격을 조정합니다.
- 투명도: 해치의 투명도를 설정합니다.
고급 해치 기능
- 연관성: 해치의 경계가 변경될 때 자동으로 해치가 업데이트되도록 설정할 수 있습니다.
- 개별 해치 작성: 여러 영역에 동시에 해치를 적용할 때 각 영역을 독립적으로 편집할 수 있게 합니다.
- 원점 설정: 해치 패턴의 시작점을 지정하여 패턴의 정렬을 조정할 수 있습니다.
해치 편집하기
이미 적용된 해치를 수정하려면:
- 해치를 더블클릭하거나 선택 후 속성 팔레트를 엽니다.
- 패턴, 각도, 축척 등의 속성을 변경합니다.
- 필요한 경우 경계를 추가하거나 제거할 수 있습니다.
해치 사용 주의사항
- 해치를 적용하기 전에 영역이 완전히 닫혀있는지 확인하세요. 작은 틈이 있으면 해치가 적용되지 않을 수 있습니다.
- 복잡한 도면에서는 해치 적용 전 레이어를 정리하고 불필요한 객체를 숨기면 작업이 수월해집니다.
- 대규모 도면에서는 해치 사용이 파일 크기와 성능에 영향을 줄 수 있으므로 주의가 필요합니다.
다양한 패턴과 설정을 적용해보며 프로젝트에 가장 적합한 해치 스타일을 찾아 작업해 보시기 바랍니다.
