연속 치수(DIMCONTINUE)와 기준선 치수(DIMBASELINE) 명령어는 AutoCAD에서 여러 치수를 효율적으로 삽입하는 데 사용되는 중요한 도구입니다. 오늘은 연속 치수 기준선 치수 명령어 사용 방법과 차이점을 정리해 보았습니다.
연속 치수 기준선 치수 명령어 사용 방법

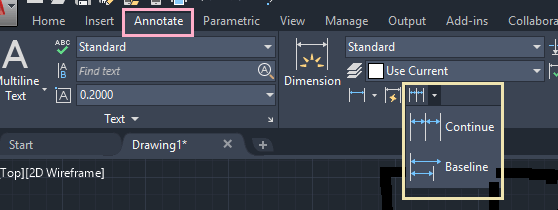

연속 치수 (DIMCONTINUE)
- 단축키: DIMCONT
- 기능: 이전 치수의 끝점에서 시작하여 연속적으로 치수를 생성합니다.
- 사용 방법:
- 기준이 되는 첫 번째 치수를 생성합니다.
- DIMCONTINUE 명령어를 입력합니다.
- 다음 치수의 끝점을 지정합니다.
- 계속해서 다음 치수의 끝점을 지정하거나 Enter를 눌러 종료합니다.
- 특징:
- 치수들이 일렬로 연속해서 배치됩니다.
- 각 치수는 이전 치수의 끝점에서 시작합니다.
- 주로 연속된 길이를 측정할 때 유용합니다.
기준선 치수 (DIMBASELINE)
- 단축키: DIMBASE
- 기능: 첫 번째 치수의 시작점을 기준으로 여러 치수를 생성합니다.
- 사용 방법:
- 기준이 되는 첫 번째 치수를 생성합니다.
- DIMBASELINE 명령어를 입력합니다.
- 다음 치수의 끝점을 지정합니다.
- 계속해서 다음 치수의 끝점을 지정하거나 Enter를 눌러 종료합니다.
- 특징:
- 모든 치수가 같은 시작점에서 시작됩니다.
- 치수들이 평행하게 쌓입니다.
- 전체 길이를 한눈에 볼 수 있어 유용합니다.
차이점 정리
| 특성 | DIMCONTINUE | DIMBASELINE |
|---|---|---|
| 시작점 | 이전 치수의 끝점 | 첫 번째 치수의 시작점 |
| 배치 | 일렬로 연속 | 평행하게 쌓임 |
| 용도 | 연속된 길이 측정 | 전체 길이 비교 |
두 명령어 모두 작업 효율성을 높이는 데 유용하며, 상황에 따라 적절한 명령어를 선택하여 사용하면 됩니다. 연속된 치수가 필요할 때는 DIMCONTINUE를, 전체 길이를 한눈에 비교해야 할 때는 DIMBASELINE을 사용하는 것이 좋습니다.
